Vorstellung baumann power|box

Corona-bedingt findet die Messe Electronica - die Weltleitmessee der Elektronik - als Online Event statt (09.–12. November 2020).

Im Artikel stellen wir unsere baumann power|box vor:

Baumann: EOL-Tests von Leistungsumrichtern

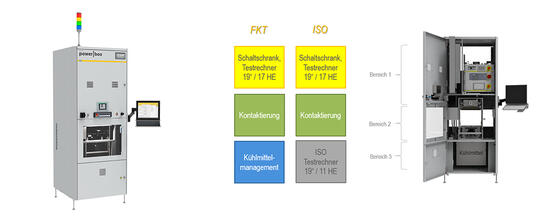

Im Einsatz zur Prüfung von Baugruppen und Steuergeräten wird zuverlässig die Forderung nach Qualitätssicherung und Null-Fehlerstrategie in der Produktion erfüllt. Die baumann power|box bietet dabei eine flexible Plattform für Prüftechnikapplikationen in der Leistungselektronik und setzt sich zusammen aus Schaltschrank, 19“ Testrechner, mechanischer Testeinheit und Temperaturregelung. Die Beladung ist manuelle oder automatisch möglich. Aufgrund der oft langen Prüfzeiten können mehrere Anlagen direkt in eine vollautomatische Fertigungslinie integriert werden. Hier besteht die Möglichkeit, die Boxen mit verschiedenen Testaufgaben z.B. Funktions- und Isolationstest mit einer baumann flex|box zu kombinieren. Die Zuführung der Steuergeräte in die Zelle erfolgt über einen Werkstückträgertransport. Die Beladung wird über einen Roboter realisiert. Dadurch kann die Anlage zeit- und platzsparend jederzeit an die Produktion angepasst werden.

Für den FKT-Test und ISO-Test ist die Leistungsprüftechnik von Löhnert Elektronik vorgesehen, die nach kundenspezifischen Prüfvorschriften entworfen und erstellt wird. Die Programmierung des Prüfablaufes erfolgt mit der Löhnert Prüf- und Automatisierungssoftware LisRT mit Python als Sequencer-Sprache oder mit TestStand. Der Prüfablauf wird gemäß Kunden-Prüfvorschrift programmiert und kann über die integrierte Entwicklungsumgebung beliebig angepasst werden. Die Gerätetreiber sind für jedes Projekt je nach Hardwarekonfiguration zusammengestellt. LisRT beinhaltet die Infrastruktur für Prüfeinrichtungen, von der typabhängigen Grenzwertvorgabe bis zur kundenspezifischen Messdatenübermittlung an ein MES-System.
