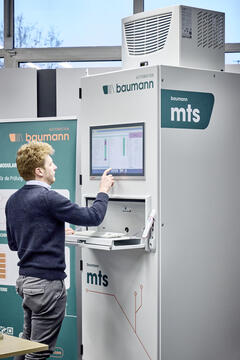

Modular Test System MTS

Das Modular Test System (MTS) von Baumann ist eine skalierbare Testplattform für die sichere Prüfung, Diagnose und Weiterverarbeitung von Hochvolt-Batterien und leistungselektronischen Baugruppen. Das System vereint elektrische Prüfung, sichere Hochvolt-Kontaktierung und kontrolliertes Laden und Entladen in einer modularen Architektur.

Durch seinen flexiblen Aufbau eignet sich das MTS für Entwicklungsanwendungen, Validierung, Serienprüfung sowie für Prozesse im Bereich Second Life, Pre-Treatment und End of Life.

Modulares Baukastensystem für flexible Prüfprozesse

Das MTS basiert auf einem modularen Systemkonzept. Einzelne Funktionsmodule lassen sich flexibel kombinieren und an unterschiedliche DUT, Spannungsbereiche und Sicherheitsanforderungen anpassen.

Standardisierte Schnittstellen, getrennte Steuerungsarchitekturen und eine skalierbare Hardwarestruktur ermöglichen eine hohe Anlagenverfügbarkeit und langfristige Investitionssicherheit. Das System wächst mit neuen Produktgenerationen und sich ändernden Marktanforderungen.

Sichere Hochvolt-, Low-Volt- und FPC-Kontaktierung als Basis der Prüfung

Eine stabile und sichere elektrische Verbindung ist die Grundlage jeder Hochvolt-Prüfung. Innerhalb des MTS übernimmt das Modular Contacting System (MCS) die präzise Kontaktierung von Hochvolt-, Low-Volt- und FPC-Anwendungen.

Das MTS/MCS ermöglicht standardmäßig die Verarbeitung von Spannungen bis 5000 V und Ströme bis
500 A und sorgt durch integrierte Sicherheitsmechanismen für maximale Prozesssicherheit bei Batterie- und E-Mobility-Anwendungen. Eine Individuelle Anpassung von Spannungs- und Stromgrenzen sind auf Anfrage jederzeit möglich.

Entladetechnik für Recycling, Second-Life-Prozesse und sicheren Transport

Neben der Diagnose und Prüfung integriert das MTS auch die kontrollierte Entladung von Hochvolt-Batterien. Die Entladetechnik für Hochvoltbatterien ermöglicht eine sichere Entladung auf 0 Volt vor Recycling- oder Pre-Treatment-Prozessen.

Damit unterstützt das MTS nicht nur klassische Testaufgaben, sondern auch Anwendungen im Bereich Batterieaufbereitung, Second Life, End of Life und sicheren Transport.

Ganzheitlicher Prozess von Diagnose bis End of Life

Das Modular Test System bildet eine durchgängige Prozesskette für

• Diagnose und Zustandsbewertung von Hochvolt-Batterien

• Second-Life-Bewertung und Weiterverwendung

• Pre-Treatment vor Recycling

• Kontrollierte Entladung

• End-of-Life-Prozesse

Alle Module sind aufeinander abgestimmt und ermöglichen reproduzierbare, sichere und skalierbare Abläufe innerhalb einer einheitlichen Systemplattform.

Ihre Vorteile mit dem Modular Test System

• Modulare und skalierbare Testarchitektur

• Durch den Anwender frei konfigurierbare und programmierbare Testsoftware

• Integration von Hochvolt- und Hochstrom-Kontaktierung und Entladetechnik

• Hohe Prozesssicherheit bei allen Anwendungen

• Flexible Anpassung an unterschiedliche Batterietypen und Bauformen

• Automatisierbar bis hin zu robotergestützten Prozessen

• Zukunftssichere Plattform für E-Mobility, Recycling und Industrie 4.0

Beispielhafte Auswahl an Testfällen:

• Überprüfung des Software-Stands des Prüflings
• Bewertung von Fehlerspeichereinträgen
• Messung des Isolationswiderstands der Batterie und Prüfung der Spannungsfestigkeit
• Messung der Y-Kapazität
• Überprüfung der internen Spannungsmessung auf Plausibilität
• Messung der Stromaufnahme der Batterie
• Funktionstest Interlock
• Interne Temperaturmessung
• Strompulstest
• Kontrolle Ladezustand
• u. v. m.

Vorteile des Testframeworks:

• Durch den Kunden anpassbare Prüfrezepte und Prüfabläufe

• Intuitive grafische Benutzeroberfläche und eine Vielzahl an grafischen Diagnose- und Analysefunktionalitäten
• Integration von Sonderfunktionalitäten (Bsp. Flashen, Authentifizierung, etc.)
• Standardisierte Datenschnittstellen zu Produktions- und Kundensystemen (MES-Systemen)
• Prozess-Monitoring von DUT und Test-System während der Prüfung
• Kommunikation mit DUT über alle gängigen Bus-Systeme im Automotive-Bereich (CAN, LIN, Automotive Ethernet)
• Offene Datenhaltung in Form von JSON- oder XML-Daten

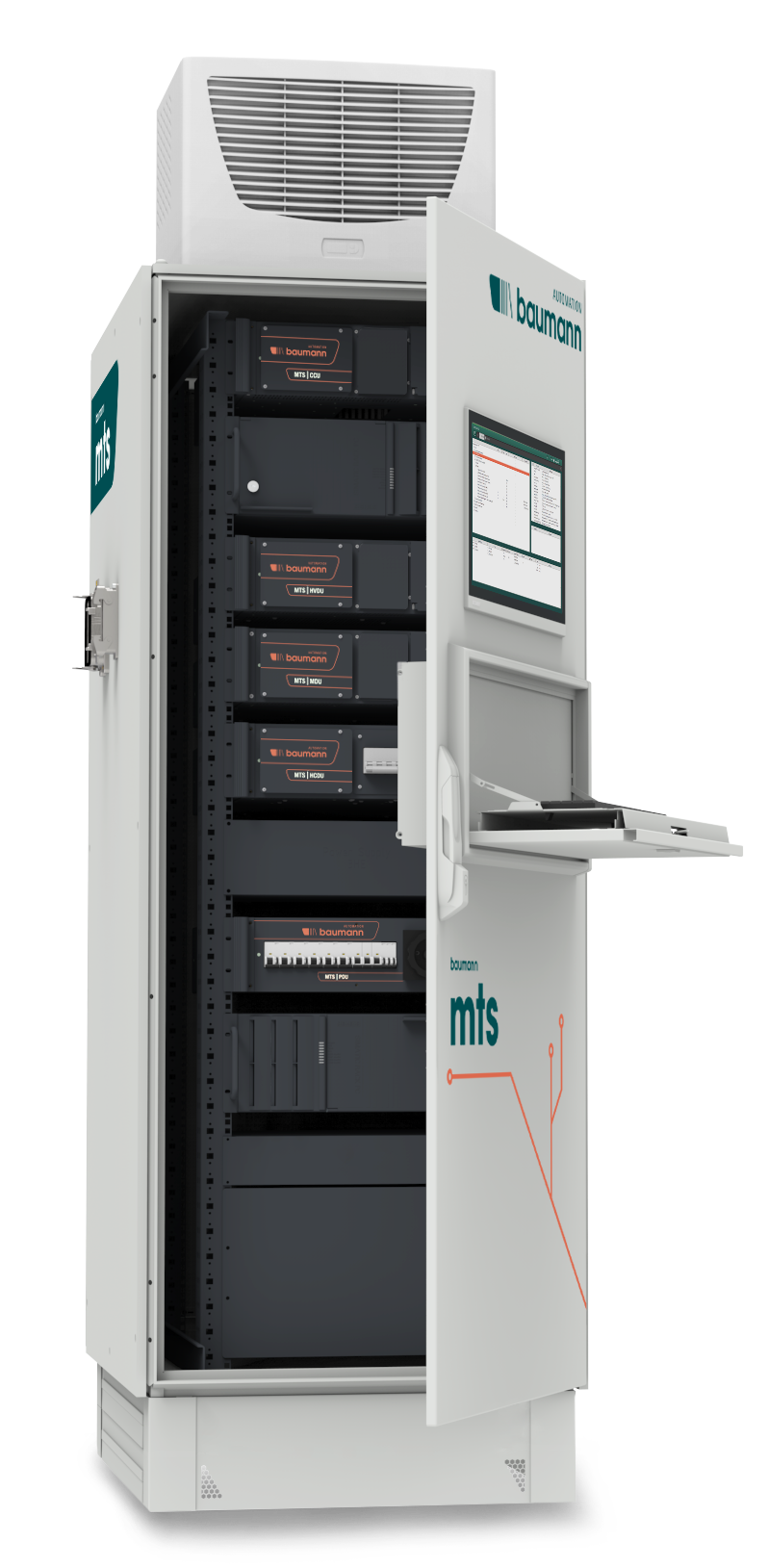

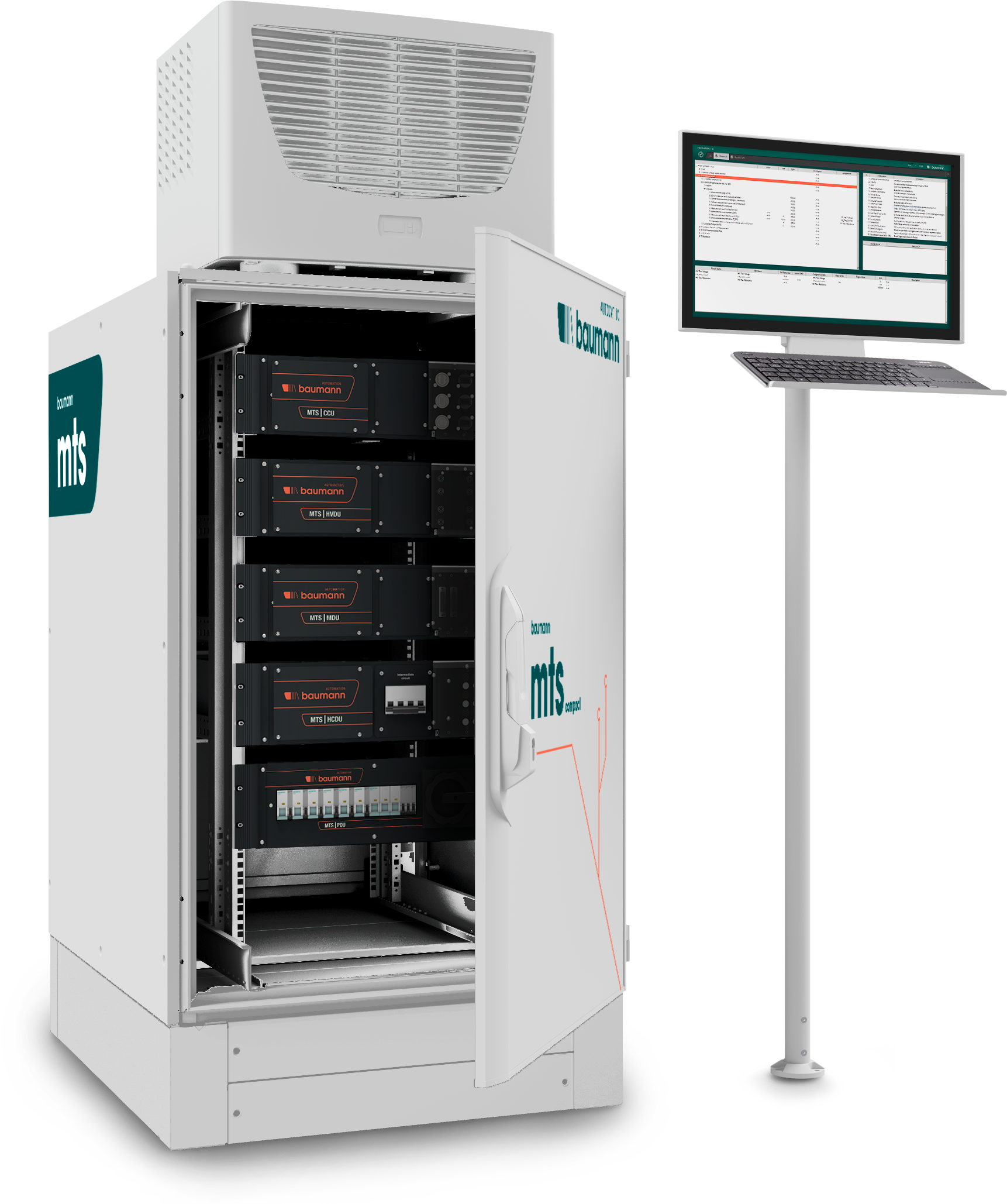

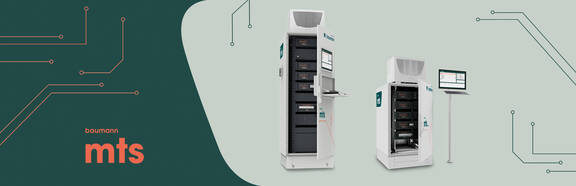

Baumann MTS Units:

• CCU - Control & Communication Unit
• MDU - Measurement Distribution Unit
• HVDU - High Voltage Distribution Unit
• HCDU - High Current Distribution Unit
• HCMU - High Current Matrix Unit
• CMU - Communication Matrix Unit
• PDU - Power Distribution Unit
